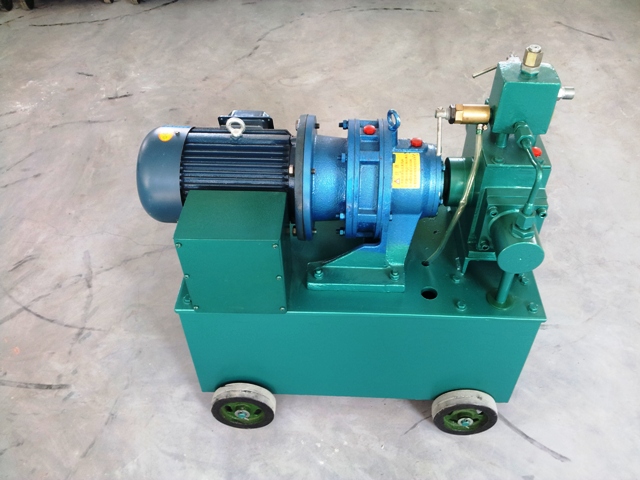

2DSY型雙缸電動試壓泵，匹配遠控卸荷閥組和計算機控制高壓測試系統，可實現遠距離操作、自動記錄和輸出試壓報告功能。是按機械工業部石化通用機械標準JB/9089——1999生產的，本試壓泵被廣泛用于石油、化工、機械建筑等行業。可供各種壓力容器、蒸汽鍋爐、水暖煤氣管道、橡膠塑料管件、機械部件的密封耐壓試驗和強度爆破試驗。試驗介質為試驗介質為5℃-60℃清水、乳化液或運動指數＜45mm/s的油品。

該系列打壓泵具有工作性能穩定，三化程度高。易于操作維修，結構緊湊，移動靈活等特點，適用于各種施工現場及試驗室，是一種理想的壓力測試設備。

二、參數

型號	額定壓力 （Mpa）	流量 (L/h)	柱塞直徑(㎜)	柱塞行程(㎜)	泵速 (次/min)
2DSY63	6.3	952	40	40	158
2DSY100	10	535	30	40	158
2DSY160	16	372	25	40	158
2DSY250	25	238	20	40	158
2DSY400	40	152	16	40	158
2DSY630	63	85	12	40	158
2DSY1000	100	59	10	40	158
2DSY 1600	160	44	10	30	158

注：電機功率3(kw)   泵體積800×540×1000(㎜)   重量180㎏

三、        結構

2DSY為臥式雙缸往復式電動打壓泵，由機座、主機、控制部分組成。工作時由電動機通過減速機，驅動曲軸滑塊帶動兩個柱塞作往復運動，由于兩級單向閥的作用，實現液體的吸入排出加壓，并通過控制部分的調壓閥、卸壓閥、壓力表自動調節顯示恒定系統壓力，試壓結束后松開卸壓閥，系統卸壓。

本機的主要特點是結構緊湊，工作穩定，流量大，使用方便。

四、       注意事項

1、首先檢查主機箱體內滑塊潤滑油，油位高度應達到油窗高度的1/3。（46＃普通機油）。

2、將進水管接入液源，使用的液體（水或油）應保持清潔，工作時要保證足夠的液體，以防吸入空氣。

3、為縮短工作時間，大型容器及系統在試壓前，應用其它方法先注滿液體，然后開機進行試驗。

4、調壓閥在出廠前已按泵的額定壓力測試標定，因此，使用時無須

1

進行調整，如果試驗壓力低于泵的額定壓力，可反時針旋開調整螺桿進行重新調整，達到要求數值后緊固縮緊螺母。

5、保證吸入液體暢通，過濾器應按時清洗。

6、  如果泵的試驗介質為水或乳化液，停機時間較長時，應把液體排凈，然后把泵腔內吸入潤滑油以防銹蝕或0℃以下機體凍裂。

7、  試壓泵內結冰嚴禁開機工作解凍后用手轉動電機風扇10左右無阻礙，方可開機。以防機械損傷。

五、         故障及排除

現象	原因	排除方法
泵不升壓或升壓緩慢	1、卸壓閥沒關閉	檢查關閉。
	2、吸入和穩壓單向閥有雜物充填或磨損。	清洗檢查配研或更換。
	3、過濾器堵塞。	拆洗清洗雜物。
	4、柱塞密封不嚴。	更換密封。
	5、液體不足。	添加足夠液體。
	6、調壓閥密封不嚴滲漏。	清洗配研或更換。
泵穩壓時間短或不穩壓	1、穩壓單向閥密封不良滲漏。	檢查配研或更換。
	2、卸壓閥關閉不嚴滲漏	檢查配研錐閥或更換。
	3、其它部位螺紋連接處滲漏。	緊固或更換密封。

六、特殊標準件明細表（臺/件）

型號	名稱	規格	數量	安裝部位
XWD4-9-3	擺線減速機	3kw	1
GB276—76	單列向心球軸承	110	2	偏心軸
U形車氏密封	軸用組合密封圈	40×5.3	4	柱塞
GB1235—76	○型密封圈	80×3.1	2	缸體
GB1235—76	○型密封圈	30×3.1	2	排水閥接頭下端
GB1235—76	○型密封圈	24×2.4	4	排水閥座下端穩壓閥座
GB1235—76	○型密封圈	22×2.4	2	進水閥座
GB1235—76	○型密封圈	14×1.6	1	卸壓閥座

注：1、軸用組合密封圈表內規格為額定壓力6.3Mpa

額定壓力10MPa是30×5.3     額定壓力16MPa是25×5.3

額定壓力25MPa是20×5.3     額定壓力40MPa是16×5.3

額定壓力63MPa是12×5.3     額定壓力100~160MPa是10×5.3

2
