4.項目實施技術要求

一、設備供貨范圍：

QY140J氣動試壓泵，設備數量3臺；TBD-P1-2T型手提式機械發條式壓力圓圖記錄儀試壓泵3臺。

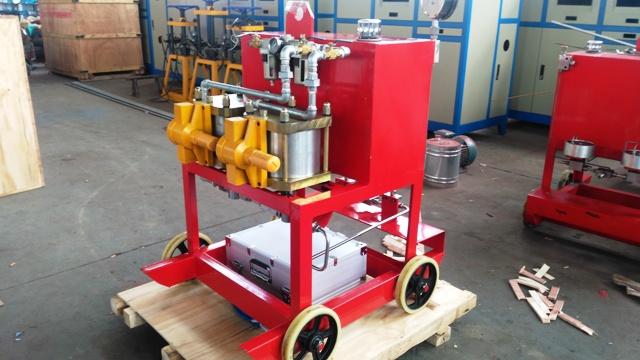

二、QY140J氣動試壓泵技術要求

1、QY140J氣動試壓泵及記錄儀試壓裝置為高壓柱塞泵，工作缸材質為優質不銹鋼，驅動缸材質為超硬鋁合金。

2、試壓泵配備兩臺氣缸，壓縮比分別為1:51和1:236。

3、高壓試壓泵輸出壓力要求達到140MPa,低壓試壓泵輸出壓力32MPa, 根據需要可鎖定試驗壓力值，并進行自動保壓。

4、泵組固定式安裝一套浙大中控自動記錄儀及微型針式打印機記錄試壓曲線,并且記錄儀具有數顯功能，數顯部分工作電壓110V-220V,50Hz。

5、系統傳感器為150MPa，精度為千分之一壓力傳感器，壓力表量程160MPa。

6、打動泵進氣口帶油霧三聯件，氣源壓力要求90PSI～120PSI，氣源接口為1in 316不銹鋼快速接頭，每臺設備配套提供氣管線30米（共90米）。

7、試壓泵輸出流量：單泵大于10升/分鐘。

8、氣動試壓泵為移動式結構，在工作狀態應有固定及平衡裝置，能滿足運輸的需要。試壓泵裝置配備手推裝置，底部有輪子，頂部有吊耳。

9、各壓力泵有獨立的控制開關，運行工作速度方便可調，且能夠完全切斷壓力泵的工作氣源。低端壓力泵獨立工作時，可通過高端壓力泵的通路輸出壓力，各壓力泵輸出端均設有單向閥，各輸出口裝有截止閥，防止壓力回返。高壓管路中的單向閥及截止閥應能方便更換。

10、氣動試壓泵設有備用水箱，進出水口應與水源接口連接。

11、中控自動記錄儀及微型針式打印機固定安裝在泵組上，氣動試壓泵設有手提式機械記錄儀的工作安放位置，機械記錄儀可拆可裝，記錄儀與壓力傳感器的接口相互匹配，連接方便可靠。每臺設備配壓力、數據接口堵頭。

12、高壓出口處接口尺寸：要求QY140J氣動試壓泵與TBD-P1-2T型手提式機械發條式壓力圓圖記錄儀相連接部分配置匹配的接頭，最終出口設置為3/8in NPT接口，系統耐壓等級140 MPa，每臺設備配套提供配套耐高壓鋼絲繩編制管線30米試壓管線（共90米）及各連接處的接頭，配10米機械記錄儀傳壓管線（共30米）。

三、TBD-P1-2T型手提式機械發條式壓力圓圖記錄儀技術要求

1、TBD-P1-2T型手提式機械發條式壓力圓圖記錄儀最大量程200MPa，大圓圖紙直徑305mm(12")。

2、記錄儀主體結構材質為316不銹鋼螺旋管感壓元件，記錄靜態壓力，引壓軟管連接，316不銹鋼手提儀表箱。

3、機械記錄儀精度等級：指示精度±0.5％，記錄精度±1％，控制精度±0.5％。

4、設定范圍：0～100％（兩組）

5、行程時間：≤5S

6、記錄走紙速度：24 小時/周

7、防爆等級EX II 2G IIC T3。

8、、每臺機械師記錄儀配記錄筆5支，圓盤記錄紙100張。

四、其它要求

1、供貨方需提設備焊點、吊點第三方探傷報告，防爆證書，出具壓力儀表及耐高壓元件出廠合格證，出具整套系統第三方檢測報告。

2、試壓泵需要配好不銹鋼銘牌，銘牌內容及規格按照我公司統一標準制作；

注：空間不夠可另建附頁。
