氣動試壓泵是我公司根據從國外引進的氣動試壓裝置的工作原理，結合我國的實際情況研制而成的一種新型試壓裝置。

一、特點

  它是使用壓縮空氣為動力源，以氣動試壓泵為壓力源，輸出液壓力與氣源壓力成比例。通過對氣源壓力的調整，便能得到相應的液壓力。當氣壓力與液壓力平衡時，氣動泵便停止充壓，輸出液壓力也就穩定在預調的壓力上，通過控制進氣量大小，從而控制升壓速度。因而具有防爆、輸出壓力可調、升壓速度可控、體積小、重量輕、操作簡單、性能可靠、適用范圍廣等特點。它特別適用于油田鉆采工程的防噴設備、閥門、管道、連接件、壓力容器等受壓設備的高壓和超高壓試壓檢驗。同時也適合科研、檢驗部門作檢測工具。

二、用途

  用于石油化工工程的防噴器、閥門、管道、鍋爐等一切承壓容器進行液體試壓檢測。（泵可作防噴器控制系統中壓力源）。

三、型號意義及型號系列（本說明書僅供參考，如有技術調整以實物為準）

1.3 型號含義、系列產品參數

 系列產品參數   表1

1.4 工作條件

產品可放置在硬地面上墊平后使用；產品應接潔凈、充足的壓縮空氣源；潔凈

的水源；如配置自動打印記錄儀應接上AC220V電源和地線。

1.5 安全要求

1.5.1與試壓臺連接的氣源壓力不許大于1Mpa

  1.5.2自動打印記錄儀不能在爆炸性危險區域或爆炸性危險事端內使用

2.結構形式與工作原理

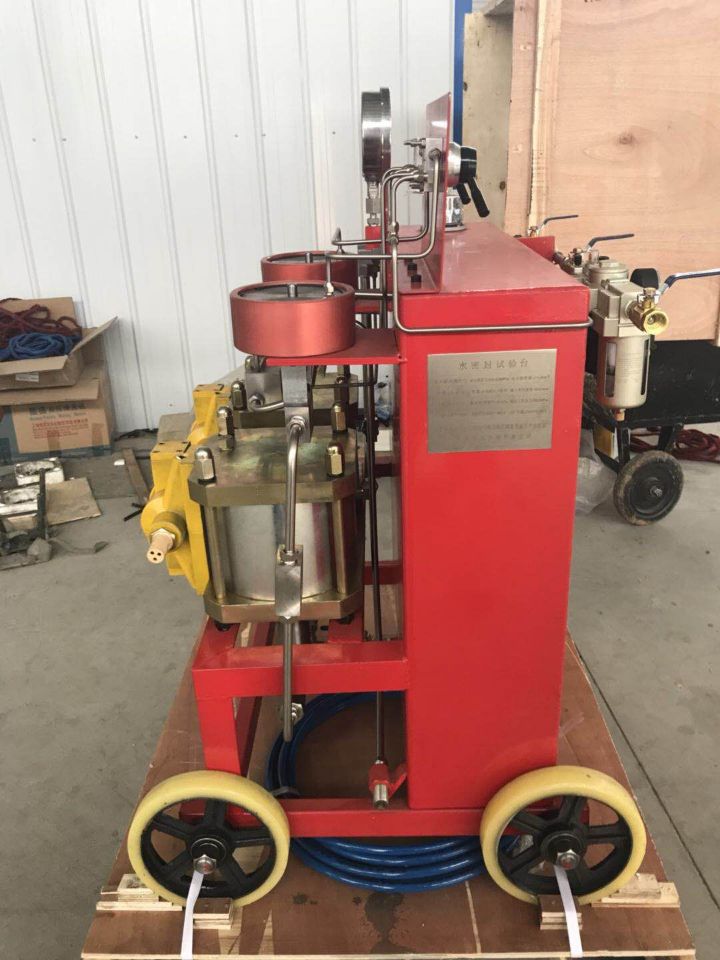

  2.1 結構形式

  試壓臺由試壓臺主體和試壓管件（畫報試壓管件表表2）組成。試壓臺主體液壓回路由油箱|、 油箱出口截止閥、過濾器、初級氣動泵、單流閥、安全閥。次級氣動泵、高壓截止閥、三通旋塞等元件組成：氣動回路由氣源截止閥、空氣過濾器、空氣調壓閥、油霧器、氣動泵氣動截止閥等元件組廠。（參見圖1或圖1-A）

試壓管件表   表2

2.2 工作原理

   a,QST40-J,QST200-J試壓臺工作原理見圖2，試壓臺工作時壓縮空氣經分水濾氣器（4）、空氣調壓閥（8）、油霧器（3）、初級泵截止閥（19）、進入氣動泵（初級）（2）、氣動泵啟動后抽吸清水經外吸入口截止閥（13）、液體濾清器（21）進入氣動泵（初級）（2）、氣動泵排出的液體流經單流閥（20）、單流閥（16）、保壓截止閥(15)至高壓輸出接口、如泄壓截止閥（14）關閉，液流輸出被試實驗見，使實驗壓力升高，當壓力升高至使氣動泵（2）的輸入氣壓力與輸出液壓力平衡時，開啟次級泵截止閥（18），啟動氣動泵（1）使試壓臺的輸出壓力繼續升至被實驗壓力。

  b,QST140A-J試壓臺工作原理見圖3，試壓臺工作原理與QST170-J相同。

四、產品工作原理
